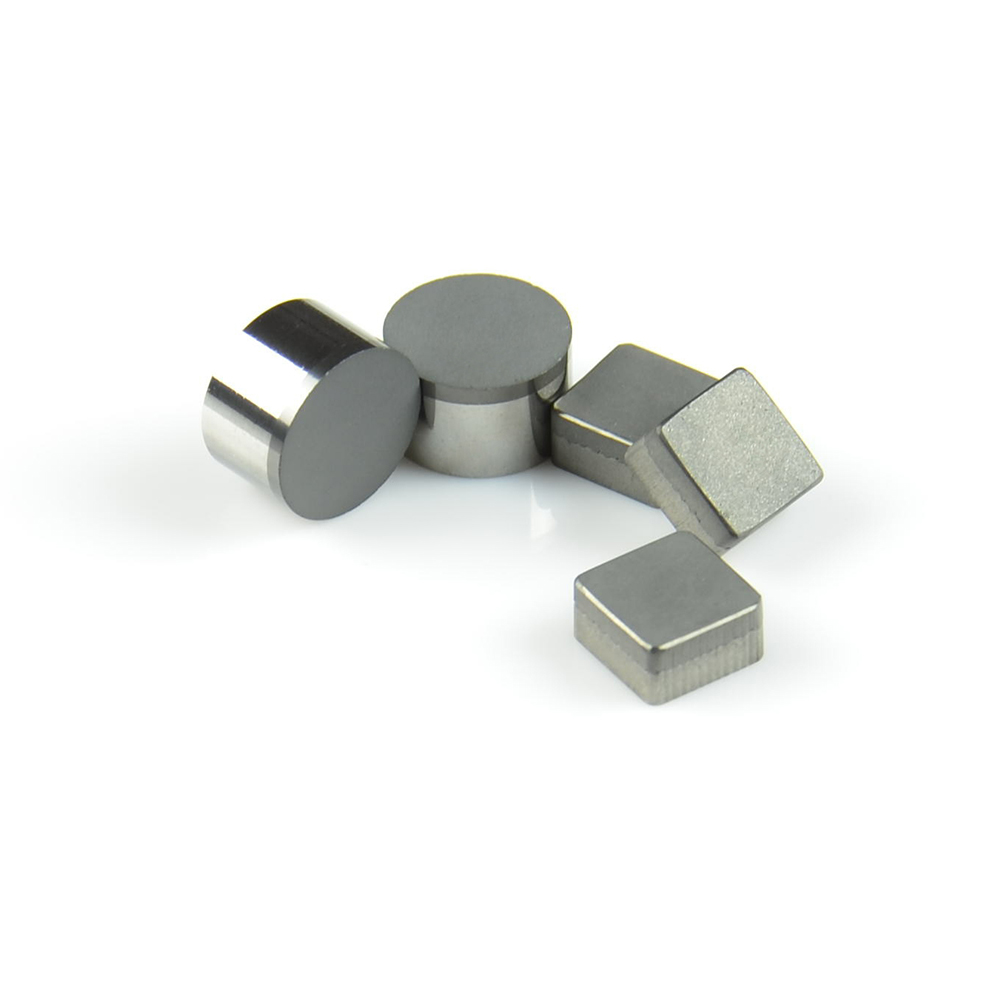

PCD (поликристаллический алмаз) и PDC (PCD-композит) — это спеченные при сверхвысоком давлении (5–7 ГПа) и температуре (1400–1600°C) материалы. Качество исходного алмазного порошка определяет 70% успеха спекания. Обычный промышленный порошок для заточки инструмента не подойдёт — для PCD нужен специальный PCD-grade с жёсткими допусками по чистоте, форме и гранулометрии.
Процесс PCD-спекания: что происходит с порошком
При PCD-спекании алмазные зёрна подвергаются экстремальным нагрузкам. Сначала порошок засыпают в ниобиевую или танталовую капсулу, добавляют связку (кобальт, кремний или карбид кремния). Затем капсулу помещают в камеру высокого давления, где в течение 3–10 минут давление поднимается до 5–7 ГПа, а температура — до 1400–1600°C. В этих условиях алмазные зёрна частично растворяются в связке и перекристаллизуются, образуя межзеренные связи — именно они делают PCD монолитным материалом.
Ключевое требование 1: высокая чистота
При 1400–1600°C любые металлические примеси (Fe, Ni, Co) вступают в реакцию с алмазом, вызывая точечную графитизацию и образование дефектов. Для PCD-grade суммарное содержание Fe+Ni+Co должно быть менее 65 ppm. Это в 10–20 раз чище, чем у обычного промышленного порошка (500–2000 ppm). Достигается такой чистота многократной кислотной обработкой (смесь HCl+HNO3) и магнитной сепарацией.
Ключевое требование 2: сферическая форма зерна
Сферические зерна обеспечивают равномерную плотность упаковки в капсуле. Если зерна остроугольные, между ними возникают пустоты, которые не заполняются при спекании и становятся дефектами в PCD. Сферическая форма также обеспечивает равномерное распределение связки между зёрнами. Для PCD предпочтительны кристаллы класса AAA и AA (сферические или близкие к сфере). Остроугольные зерна класса B не рекомендуются для PCD, хотя они подходят для заточки инструмента.
Ключевое требование 3: узкое гранулометрическое распределение
Для PCD-спекания критично, чтобы все зёрна были примерно одного размера. Если в порошке есть крупные зёрна (D90 > D50 × 3), они создают напряжения в материале при спекании из-за разной скорости растворения. Узкое распределение (D90/D10 ≤ 3) обеспечивает одновременное растворение и перекристаллизацию всех зёрен, что даёт однородную структуру PCD. Для разных слоёв PCD используют разные фракции: для рабочего слоя — более тонкие W5–W10, для несущего — W10–W20.
Ключевое требование 4: термостойкость
При 1400–1600°C алмаз склонен к графитизации — превращению в графит, что резко снижает прочность PCD. Термостойкость порошка определяется чистотой поверхности зерна и отсутствием дефектов кристаллической решётки. PCD-grade порошок должен сохранять структуру до 850°C на воздухе. Низкотермостойкий порошок (с дефектами поверхности) начинает графитизоваться уже при 600–700°C, что приводит к образованию слабых зон в PCD.
Сводная таблица требований PCD-grade
| Параметр | PCD-grade требование | Обычный промышленный |
|---|---|---|
| Fe+Ni+Co | ≤ 65 ppm | 500–2000 ppm |
| Магнитные примеси | ≤ 0.1% | 0.5–2% |
| Форма зерна | AAA / AA (сферическая) | A / B (смешанная) |
| D90/D10 | ≤ 3 | 5–10 |
| Термостойкость | ≥ 850°C | 600–750°C |
Разница в цене между PCD-grade и обычным промышленным порошком — 2–5 раз. Но попытка сэкономить на порошке для PCD приводит к браку до 30–50% при спекании, что в разы дороже.
Часто задаваемые вопросы
Какая термостабильность нужна для PCD?
Для PCD-спекания при 1400–1600 °C и 5–6 ГПа требуется микропорошок с термостабильностью не ниже 850 °C. Зерна с более низкой термостабильностью начинают окисляться и графитизироваться в процессе спекания, что снижает прочность PCD.
Почему важна сферичность зерна?
Сферические (или близкие к сферическим) зерна обеспечивают равномерную упаковку в PCD-матрице и равномерное распределение связующего (Co, Ni). Угловатые зерна создают локальные напряжения и поры, что снижает прочность и износостойкость PCD.
Можно ли смешивать фракции для PCD?
Да, бимодальное и тримодальное распределение (смесь крупных и мелких фракций) часто используется для повышения плотности упаковки PCD. Оптимальное соотношение подбирается экспериментально под конкретный процесс спекания. Тестирование — с пробной партии.
Похожие материалы
Проверка перед закупкой PCD-града
- Начните с пробной партии от 1 кг — минимального заказа (к ней прилагаем протокол по партии).
- Уточните форму кристаллов: кубооктаэдр (AAA) предпочтительнее для высокотемпературного спекания.
- Проверьте магнитные примеси — должны быть ниже 0.1%.
Специализированная серия SCMD-PCD/PDC
Для производства PCD/PDC-композитов разработана специализированная серия микропорошка SCMD-PCD/PDC с следующими характеристиками:
- Кристаллическая форма: квазисферическая, высокая текучесть, высокая насыпная плотность
- Прочность: высокая прочность и термостойкость, износостойкость
- Чистота: сверхвысокая чистота (общие примеси <65 ppm)
- Распределение: равномерное распределение по размерам
Применение: производство PCD, PDC, нефтяных композитных пластин, волок, гальванического инструмента, керамических и металлических абразивов.
Почему квазисферическая форма критична для PCD
При PCD-спекании микропорошок подвергается воздействию высокого давления (5–6 ГПа) и температуры (1400–1600°C). Квазисферические зёрна:
- Обеспечивают максимальную плотность упаковки (высокая насыпная плотность)
- Снижают внутренние напряжения в композите после спекания
- Улучшают равномерность распределения связующего (кобальт)
- Повышают термостойкость готового PCD до 850°C
Угловатые зёрна создают концентраторы напряжений, что приводит к растрескиванию композита при охлаждении.
Многослойная структура PDC и роль фракций
Современный PDC-композит — это не однородный блин, а двух- или трёхслойная структура. Верхний рабочий слой толщиной 0.5–1 мм из тонкого W5–W10 непосредственно режет материал; ниже идёт переходный слой из W10–W20, сглаживающий разницу свойств между тонким слоем и подложкой; ещё ниже — твёрдый сплав WC с кобальтом, придающий пластине прочность и удобство пайки. Правильный подбор фракций по слоям важнее, чем «самая мелкая фракция для всего»: одинаково тонкий порошок по всей толщине только удорожает продукт, не давая выигрыша в режущем слое.
Входной контроль PCD-порошка у покупателя
Даже получив красивый протокол, сделайте простой входной контроль. Сравните D50 и D90 с предыдущей партией: разброс не должен превышать 5–10%. Оцените насыпную плотность и внешний вид порошка при рассыпании, при возможности сделайте пробную спрессовку в капсуле. Если порошок «слежался», выглядит неоднородно или имеет посторонний запах — это повод запросить объяснение до загрузки в пресс, а не после потраченного цикла спекания.
Два уточняющих вопроса о связке
Какую связку выбирать — кобальт, кремний или карбид кремния?
Классика — кобальт, дающий лучшее смачивание алмаза. Si и SiC выбирают, когда нужна повышенная термостойкость и меньше каталитического графитирования. От выбора связки зависит, какая поверхностная подготовка зерна оптимальна, поэтому согласуйте эту пару (порошок + связка) с нами до заказа.
Сколько пробных циклов нужно для стабилизации процесса?
Обычно 3–5 пробных спеканий с фиксацией давления, температуры и времени. Мы рекомендуем вести простую таблицу: фракция, коэффициент вариации, примеси и выход годных пластин. С такой таблицей вы за несколько партий найдёте своё устойчивое окно процесса, а не будете гадать.
Заключение
Требования к PCD-порошку — это сбалансированный набор по чистоте, форме, распределению и термостойкости, где каждая цифра имеет практический смысл. Заказывайте не «алмазный порошок вообще», а конкретный PCD-grade с протоколом на партию, и начинайте с пробной партии от 1 кг, чтобы проверить форму и распределение на своей капсуле до крупной закупки. Стандартные фракции W5/W10/W20 поддерживаются на складе и отгружаются за 48 часов, а кастомный подбор узкой фракции или специальной очистки выполняется за 3–7 дней. Такой режим позволяет вам не держать на складе лишний объём и обновлять запас по мере отработки и стабилизации собственного процесса спекания. Мы со своей стороны рекомендуем хранить остаток PCD-порошка в запаянном виде и не открывать пакет заранее: даже короткое вылеживание во влажном цехе может ухудшить смачиваемость зерна связкой и заметно отразиться на выходе годных, полностью пригодных, хорошо паяемых, по-настоящему надёжных, долговечных, очень и очень даже износостойких и стабильно, уверенно работающих в долгом рабочем режиме пластин.
Запрос на продукцию
Заполните 4 поля — ответим в течение 1 рабочего дня. Можно также написать напрямую в VK или MAX.
Оставить заявку
