Термостойкость алмазного микропорошка

Алмаз — самый твёрдый материал на Земле, но он не вечен. При высокой температуре алмаз начинает окисляться и графитизироваться, теряя свои уникальные свойства. Для PCD-спекания при 1400–1600°C термостойкость исходного порошка — один из ключевых параметров, определяющих качество готового PCD. От неё напрямую зависит, выдержит ли пластина экстремальные температуры резания и не появятся ли в ней очаги очаги преждевременного износа режущей кромки.

Что происходит с алмазом при нагреве

При нагреве на воздухе алмаз стабилен до примерно 600–700°C. Выше этой температуры начинается окисление: углерод реагирует с кислородом воздуха с образованием CO и CO2, масса порошка уменьшается. При 850°C скорость окисления становится заметной: за 1 час на воздухе теряется 1–3% массы. При 1000°C и выше алмаз активно окисляется, а в инертной среде (без кислорода) начинается прямая графитизация — превращение алмазной решётки в графитовую. Для PCD-спекания, которое проходит в инертной среде при 1400–1600°C, критична именно устойчивость к графитизации.

От чего зависит термостойкость

• Чистота поверхности зерна: остатки металлического катализатора (Fe/Ni/Co) на поверхности ускоряют графитизацию, действуя как катализатор. Чем чище поверхность, тем выше термостойкость.
• Дефекты кристаллической решётки: трещины, включения и дислокации являются центрами графитизации. Зёрна с дефектами начинают графитизоваться при более низкой температуре.
• Размер зерна: мелкие зёрна имеют большую удельную поверхность, поэтому окисляются быстрее. Для тонких фракций W5 термостойкость ниже, чем для W20.

Почему именно металлы катализатора губительны

Сам по себе алмаз при высокой температуре ведёт себя предсказуемо, но контакт с железом, никелем или кобальтом меняет картину. Эти металлы способны растворять углерод и служат «транспортом», по которому атомы углерода уходят из алмазной решётки в графитовую. Реакция начинается не по всему зерну сразу, а в точках контакта, поэтому даже следовые количества металла на поверхности (десятки ppm) при спекании локально разрушают структуру, и именно локально, а не равномерно. Отсюда прямой вывод: термостойкость и глубина очистки — две стороны одной медали. Порошок, который прошёл только визуальную очистку, покажет на TGA приемлемую цифру при разовом нагреве, но «поплывёт» при выдержке под нагрузкой PCD-спекания. Поэтому мы измеряем и содержание Fe/Ni/Co, и потерю массы при термоударном испытании, а не ограничиваемся одним из параметров.

Ориентировочные температурные пределы по сортностям

Сортность	Начало окисления на воздухе	Типичное применение
SCMD-AA	850°C и выше	PCD, металлические связки
SCMD-A	750–850°C	алмазные круги, пасты
обычный промышленный	650–750°C	черновая обработка

Цифры ориентировочные и зависят от фракции: чем мельче зерно, тем выше удельная поверхность и тем ниже абсолютный порог окисления, поэтому для тонких W1–W5 пределы стоит подтверждать по фактическому протоколу, а не по обобщённой таблице.

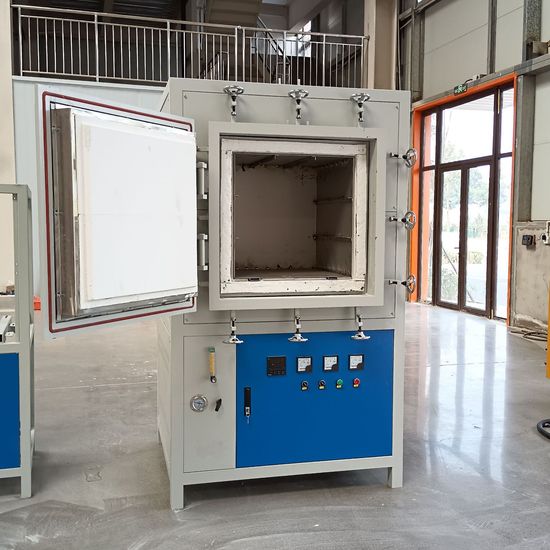

Как измеряют термостойкость

Стандартный метод — термогравиметрический анализ (TGA). Навеску порошка (обычно 10–50 мг) помещают в тигель, который нагревают с постоянной скоростью (5–20°C/мин) до 1000–1200°C на воздухе или в инертной атмосфере. Весь процесс непрерывно взвешивают, строят график зависимости потери массы от температуры. По графику определяют температуру начала окисления (обычно при потере 1% массы) и скорость окисления при заданной температуре. PCD-grade порошок должен сохранять ≥99% массы при 850°C на воздухе в течение 1 часа.

Как производители повышают термостойкость

Основной путь — глубокая очистка поверхности зерна от металлических включений. Как описано в нашей статье про примеси Fe/Ni/Co, многократная кислотная обработка + высокоградиентная магнитная сепарация удаляют катализатор с поверхности и из микротрещин. Дополнительно некоторые производители применяют термообработку порошка в вакууме или инертной атмосфере при 800–1000°C для выжигания остаточных примесей и отжига напряжений в кристаллической решётке.

Как читать протокол по термостойкости

В протоколе важны не одна цифра «температура 850°C», а условия, при которых она получена. Смотрите три вещи: атмосфера испытания (воздух или инертный газ), выдержка (один час или более) и критерий принятия (потеря 1 % или 5 % массы). Цифра, заявленная в инертной среде без выдержки, не равносильна поведению порошка при реальном PCD-спекании с выдержкой. Если в отчёте есть и потеря массы, и остаточная прочность после термоудара, это надёжнее одной только температуры начала окисления. При закупке просите, чтобы в COA была явно указана атмосфера и длительность выдержки; формулировка «высокотермостойкий» без этих деталей не даёт покупателю сопоставимых данных.

Что запросить у поставщика

• Протокол TGA с указанием атмосферы, скорости нагрева и выдержки, а не только финальной температуры.
• Данные ICP по Fe/Ni/Co — косвенный, но быстрый индикатор будущей термостойкости.
• Результат термоударного испытания (TI/TTI) для ответственных PCD-партий.
• Подтверждение, что цифра приведена для той же фракции, что вы закупаете: порог зависит от размера зерна.

Термостойкость 850°C на воздухе — это входной билет в PCD-grade. Если порошок начинает активно окисляться при 700°C, он не подойдёт для PCD-спекания, как бы ни были хороши остальные параметры.

Часто задаваемые вопросы

Похожие материалы

• → Требования для PCD-спекания
• → Технические параметры
• → PCD-микропорошок

Итог: термостойкость — это не отдельная «опция», а свойство, которое закладывается очисткой и контролем на каждой партии. Для черновых операций можно обойтись общим промышленным сортом, но для PCD и высокотемпературных металлических связок требуется порошок с подтверждённой цифрой по TGA и TI/TTI. Начните с пробной партии от 1 кг и запросите пробный COA с термостойкостью именно по вашей фракции — это быстрее и надёжнее, чем спорить о цифрах на словах и полагаться на общие рекламные формулировки. Мы регулярно проверяем термостойкость на каждой ответственной партии, а не только по факту поступления рекламаций от заказчика на готовую продукцию.
