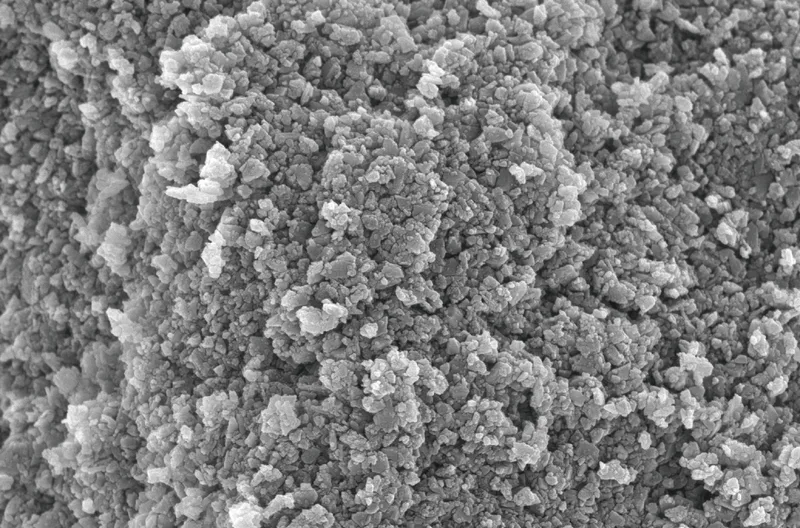

Сферические vs остроугольные алмазные зёрна

Форма алмазных зёрен — параметр, который часто упускают из виду при закупке, но он напрямую влияет на результат обработки и качество PCD. Сферические и остроугольные зёрна ведут себя совершенно по-разному при спекании, полировке и заточке. Выбор правильной формы может заметно сократить как прямые затраты на инструмент, так и потери от брака на финишных операциях, поэтому к форме зерна стоит относиться так же внимательно, как к зернистости и чистоте.

Классификация по форме зерна

Класс	Форма	Доля сферических зёрен	Типичное применение
AAA	Идеально сферическая	≥90%	PCD высокого качества, прецизионная полировка
AA	Сферическая	70–90%	PCD стандартного качества, полировка оптики
A	Преимущественно сферическая	50–70%	Заточка инструмента, обработка камня
B	Смешанная, остроугольная	<50%	Черновая обработка, ремонт шлифкругов

Почему форма влияет на насыпную плотность и текучесть

Форма зерна определяет два технологически важных параметра, которые редко указывают в прайсе. Первый — насыпная плотность: округлые зёрна укладываются плотнее угловатых, поэтому при одной и той же массе сорт сферического порошка занимает меньший объём. Второй — текучесть: округлые частицы легче равномерно распределяются в связке при изготовлении инструмента и не зависают при дозировании. Угловатые зёрна цепляются друг за друга, дают «мостики» в бункере и ложатся неравномерно. Именно эти два эффекта, а не только эстетика SEM-снимка, объясняют, почему для PCD и прецизионного инструмента переплата за округлённую форму окупается стабильностью процесса, а не является маркетинговой надбавкой.

Преимущества сферической формы

• Равномерное упакование при PCD-спекании: сферические зёрна плотно прилегают друг к другу, между ними меньше пустот. Это обеспечивает однородную структуру PCD без дефектов.
• Предсказуемая полировка: сферические зёрна работают как микро-ролики, обеспечивая равномерное съём материала и чистую поверхность без царапин. Идеально для полировки оптики и полупроводников.
• Меньший износ инструмента: сферические зёрна меньше повреждают связку шлифкруга, увеличивая его ресурс.
• Стабильность результатов: форма зёрен одинакова от партии к партии, что обеспечивает воспроизводимость процесса обработки.

Когда остроугольные зёрна лучше

Остроугольные зёрна класса B имеют острые режущие кромки, которые агрессивнее режут материал. Для черновой заточки инструмента и обработки камня, где важна максимальная скорость съёма, а чистота поверхности не критична, остроугольные зёрна работают эффективнее и стоят дешевле. Однако для чистовой обработки и PCD-спекания они не подходят: острые кромки создают напряжения при спекании и царапины при полировке.

Как определить форму зерна

Форма зерна определяется методом сканирующей электронной микроскопии (SEM). Образец порошка наносят на углеродную ленту, напыляют тонкий слой золота или платины для проводимости и фотографируют при увеличении 1000–10000×. По фотографиям визуально или с помощью программного обеспечения определяют долю сферических зёрен. Для PCD-grade производители предоставляют SEM-фотографии в протоколе качества.

Как выбрать форму под вашу задачу

Простое правило выбора звучит так: чем ближе операция к финишу и чем выше цена обрабатываемой детали, тем более округлённую форму стоит брать. На черновом съёме, резке камня и правке кругов выигрыш у угловатых зёрен по производительности перевешивает всё остальное. На промежуточных операциях разумна компромиссная смешанная форма класса A. На финишной полировке, суперфинише и при спекании PCD нужны округлённые зёрна классов AAA и AA, потому что цена единичной царапины или дефекта структуры многократно выше разницы в цене порошка. Если вы не уверены, к какому краю отнести ваш процесс, начните с пробной партии от 1 кг: короткая проба на вашем оборудовании покажет, даёт ли выбранная форма царапины и стабильный съём быстрее любых таблиц.

Не переплачивайте за AAA-класс, если ваше приложение — черновая заточка. И наоборот: не экономьте на классе формы для PCD — разница в качестве готового продукта окажется больше, чем экономия на порошке.

Экономически выбор формы сводится к простому сопоставлению: разница в цене сферического и угловатого порошка относительно невелика, а вот цена ошибки на финишной операции — брак детали, повторная полировка, забракованная PCD-пластина — измеряется уже другими суммами. Поэтому типичная рабочая стратегия выглядит как лестница: на черновых переходах закупается более дешёвая угловатая серия, а на каждый последний финишный передел берётся небольшая, но дорогая округлённая фракция. Такой расклад позволяет не переплачивать там, где форма не влияет на результат, и не экономить именно там, где она решает. Подобрать такую связку из нескольких фракций под конкретный маршрут можно по пробной партии от 1 кг, опираясь на COA с подтверждённой долей округлённых зёрен по SEM.

Часто задаваемые вопросы

Похожие материалы

• → Требования для PCD
• → Классификация зернистости
• → PCD-grade (сферическое зерно)

Как получают округлую форму

Округлая форма не появляется сама собой после дробления — это отдельный технологический передел, называемый штапированием. Острые рёбра дроблёных кристаллов принудительно скругляют в управляемых условиях, не доводя зерно до полной сферы, но снимая опасные острые вершины. Именно на этом этапе закладывается разница между сортаментами: чем жёстче контроль скругления и доли пластинчатых частиц, тем выше класс. Здесь же важно не перестараться: избыточное скругление снижает режущую способность, поэтому задача технолога — найти баланс между отсутствием царапин и сохранением режущей кромки. Понимание этого помогает покупателю не путать «дешёвый дроблёный порошок с небольшим числом угловатых зёрен» и честно отштапированный продукт с подтверждённой по SEM долей округлённых зёрен, а не просто визуально приятный на снимке порошок.
