Технология очистки алмазного микропорошка

После синтеза и дробления алмазный порошок содержит значительное количество примесей: металлы катализатора (железо, никель, кобальт), графит, кремний и другие неметаллические включения. Для применения в поликристаллическом алмазе (PCD) и высококачественном абразивном инструменте чистота порошка должна достигать 99,9 % и выше, а суммарное содержание металлов катализатора — не превышать десятков частей на миллион. В этой статье мы подробно описываем многоэтапную технологию очистки, применяемую на производствах нашего промышленного кластера в Чжэнчэне, и объясняем, почему контроль чистоты на каждом переделе напрямую определяет выход годного инструмента.

Почему примеси критически важны

Алмаз химически инертен и имеет самую высокую твёрдость, но примеси, унаследованные от синтеза, разрушают эти свойства на микроуровне. Металлы катализатора (Fe, Ni, Co) при высокотемпературном спекании PCD служат центрами графитизации алмаза: связь алмаз-металл теряется, в структуре появляются трещины и очаги повышенного износа. Графитовые частицы снижают режущую способность порошка и оставляют царапины на обрабатываемой поверхности. Силикатные и кремниевые включения абразивны сами по себе, но имеют низкую теплостойкость и выпадают при нагреве, образуя пустоты. Именно поэтому для полупроводниковых подложек, керамики и точных шлифовальных кругов требуется порошок с подтверждённым низким остаточным содержанием металлов, а не просто «визуально чистый».

Этап 1: Кислотная обработка

Первый этап очистки — удаление металлических и карбидных примесей с помощью селективного растворения. Используется смесь сильных кислот: азотная кислота окисляет и переводит в раствор железо, никель и кобальт; серная кислота интенсифицирует выщелачивание; соляная кислота растворяет оксиды и карбонаты. Для удаления силикатных включений применяется обработка плавиковой кислотой в специальных реакторах. Алмаз при этом практически не растворяется, поскольку состоит из углерода и устойчив к окислению в используемых условиях. Обработка ведётся в реакторах из кислотостойкой стали при контролируемой температуре, дозировке кислот и перемешивании, что гарантирует воспроизводимость от партии к партии.

После выдержки и дренирования кислоты порошок многократно промывают деионизированной водой до нейтрального значения pH. Контроль pH проводят потенциометрически в каждой промывной воде. Недостаточная промывка приводит к остаточному содержанию солей, которые при сушке образуют на зёрнах плёнку, ухудшающую смачиваемость и дисперсность порошка на последующих операциях.

Этап 2: Магнитная сепарация

Даже после кислотной обработки в порошке могут оставаться ферромагнитные частицы — микровкрапления железа и никеля, защищённые от растворения алмазной оболочкой. Для их удаления используется высокоградиентная магнитная сепарация. Порошок в виде разбавленной водной суспензии пропускают через матрицу с сильным градиентом магнитного поля; ферромагнитные и парамагнитные частицы улавливаются на стали, а чистый немагнитный алмаз проходит дальше и собирается в сборнике.

Этот этап особенно важен для PCD-спекания, где даже следы металлов (менее 50 ppm) могут вызвать локальную графитизацию и снизить прочность связки. Для сортности SCMD-AA магнитная сепарация проходит в два прохода с возрастающей напряжённостью поля, что позволяет уверенно выводить остаточное железо на уровень, совместимый с требованиями прессования поликристалла.

Этап 3: Водная промывка, десмектизация и флотация

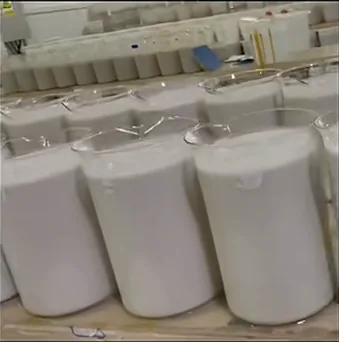

После магнитной сепарации порошок проходит многократную водную промывку и классификационную седиментацию, при которой тонкодисперсный шлам (пульпа) удаляется, а целевые фракции осаждаются по заданной скорости падения. Для удаления графита используется флотация: графит имеет другую смачиваемость по сравнению с алмазом, поэтому при введении вспенивателя он прилипает к пузырькам воздуха и выводится в пенный продукт, тогда как алмаз остаётся в камерном продукте.

Финальная промывка проводится деионизированной водой с контролем удельной электропроводности. Для сортностей, предназначенных для полупроводниковых применений, электропроводность промывной воды должна быть не выше 5 мкСм/см; более высокое значение сигнализирует о остаточном содержании ионов солей и требует дополнительной промывки.

Этап 4: Сушка, просеивание и контроль

Очищенный порошок сушат в вакуумной печи при 120–150 °C, что предотвращает окисление и комкование. После сушки порошок рассыпают и просеивают через нейлоновые сита (безметалловая оснастка), чтобы удалить агломераты и предотвратить загрязнение железом от стальной сетки. Каждая партия проходит комплекс входного контроля: лазерный гранулометр по методу ISO 13320:2020 определяет D10, D50, D90; ICP-спектрометрия quantify остаточное содержание Fe, Ni, Co; растровая электронная микроскопия (SEM) оценивает морфологию и отсутствие видимых примесей; рамановская спектроскопия подтверждает алмазную фазу. Только партия, прошедшая все контроли, маркируется и поступает на склад.

Сравнение уровня чистоты по сортностям

Параметр	SCMD-AA	SCMD-A	Обычный промышленный
Сумма Fe+Ni+Co, ppm	13–16	20–40	до 65 и выше
Графит, контроль	флотация + Raman	флотация	визуально
Электропроводность промывки, мкСм/см	≤5	≤10	не нормируется
Типичное применение	PCD, SiC-подложки	алмазные круги, пасты	черновая обработка

Частые вопросы

Ниже — три вопроса, которые покупатели задают чаще всего при первом знакомстве с технологией очистки. Ответы опираются на практику отгрузок и требования, предъявляемые к порошку для PCD и полупроводниковых подложек.

Можно ли оценить чистоту порошка по внешнему виду?

Нет. Цвет алмазного порошка (от серого до чёрного) зависит от остаточного графита и толщины слоя, но не коррелирует с содержанием Fe/Ni/Co на уровне единиц ppm. Единственный достоверный метод — ICP-спектрометрия с выдачей COA на партию. Требуйте протокол с конкретными цифрами, а не общую формулировку «чистый порошок».

Что будет, если сэкономить на очистке при покупке дешёвого порошка?

На черновых операциях разница почти незаметна, но на чистовой обработке и при спекании PCD проявляется ускоренным износом инструмента, царапинами на детали и локальной графитизацией связки. Замена вышедшего строя инструмента и брак на конечной детали обычно многократно превышают экономию на стартовой цене порошка.

Какой документ подтверждает чистоту при отгрузке?

На каждую партию выдаётся сертификат качества (COA), где указываются D10/D50/D90 по ISO 13320:2020, остаточное содержание Fe/Ni/Co по ICP, электропроводность промывки и сортность (SCMD-AA или SCMD-A). Покупатель вправе запросить протокол независимой лаборатории, в том числе аккредитованного центра в Чжэнчэне или Чжэнчжоу.

Важно понимать, что очистка и классификация — две взаимосвязанные, но не равнозначные операции. Очистка отвечает за химическую частоту зёрен, а классификация (седиментация и рассеивание по фракциям) — за узость гранулометрического состава. Партия может быть химически чистой, но «грязной» по распределению размеров, и наоборот: поэтому в COA всегда указывают оба блока данных отдельно.

Тренд: почему растёт спрос на сверхчистый порошок

По мере того как полупроводниковая и автомобильная отрасли переходят на более тонкие фракции (W0.5–W3.5) и на большие диаметры подложек, допустимое содержание примесей закономерно снижается. Грубый промышленный порошок с остаточным железом выше 65 ppm ещё приемлем для чернового шлифования камня, но становится непригоден для химико-механической полировки и спекания PCD-инструмента. Это вынуждает производителей вкладываться в двухстадийную магнитную сепарацию, аналитически чистые кислоты и атомно-эмиссионный контроль на каждом переделе. Со стороны покупателей главными критериями выбора являются не цена за карат, а воспроизводимость фракции и документально подтверждённый остаток металлов.

Советы по закупке очищенного микропорошка

• Начинайте с пробной партии от 1 кг и проверяйте сортность на вашем технологическом переделе до подписания контракта.
• Требуйте COA с цифрами по ICP, а не общими словами; сверяйте сортность SCMD-AA для PCD и полупроводниковых применений.
• Стандартные фракции W5, W10, W20 есть на складе и отгружаются за 48 часов; нестандартная классификация и покрытия выполняются за 3–7 дней.
• Используйте единицу закупки от 1 кг — это позволяет начать серийную проверку без избыточного складского запаса.
