На первый взгляд, разница между 99.9% и 99.99% чистоты — всего 0.09%, кажется незначительной. Но в алмазном микропорошке эта разница означает в 10 раз меньше примесей и цену, отличающуюся в 2–3 раза. Для критических применений (PCD-спекание, полировка оптики, полупроводников) примеси на уровне 100 ppm могут испортить целую партию продукции.
Откуда берутся примеси
Алмазный микропорошок не является на 100% углеродом даже после тщательной очистки. Примеси попадают в продукт на всех этапах производства:
- Катализатор синтеза (Fe/Ni/Co) — основной источник примесей. При HPHT-синтезе графит превращается в алмаз в присутствии металлического катализатора (чаще всего сплав Ni-Fe-Co). Часть металла остаётся внедрённой в кристаллы алмаза в виде нанометровых включений. Удалить эти включения полностью невозможно — можно только снизить их концентрацию.
- Графитовый нагреватель — при синтезе используется графитовый нагреватель, который может содержать примеси кремния, алюминия, кальция.
- Износ оборудования при дроблении и классификации — стальные шаровые мельницы и классификаторы добавляют железо в порошок.
- Остатки графита (несинтезированный) — после синтеза часть графита не превращается в алмаз и остаётся в смеси.
Чем опасны примеси для разных применений
1. PCD-спекание
Это самое критичное применение. При спекании PCD при 1500–2000°C металлические примеси (Fe/Ni/Co) в алмазных зёрнах:
- Вызывают каталитическое графитирование алмаза на поверхности зёрен — алмаз превращается обратно в графит, ослабляя алмаз-алмазные связи.
- Создают зоны напряжения в PCD-структуре из-за разницы коэффициентов теплового расширения, приводя к трещинам.
- Снижают износостойкость PCD в 2–3 раза по сравнению с высокочистым порошком.
Требование для PCD: суммарное содержание Fe+Ni+Co ≤ 65 ppm (обычный PCD-grade) или ≤ 30 ppm (высококачественный PCD для инструмента).
2. Полировка оптики и полупроводников
При полировке оптических стёкол, сапфира, SiC-вафель металлические примеси:
- Оставляют металлические включения на полированной поверхности, которые видны под микроскопом и снижают класс чистоты.
- Вызывают окрашивание поверхности (жёлтые/коричневые пятна от окислов железа).
- Для полупроводников (SiC, GaN) металлические примеси являются летальными дефектами — они создают центры рекомбинации и снижают эффективность приборов.
Требование для оптики/полупроводников: суммарное содержание металлических примесей ≤ 16 ppm, для критических применений ≤ 5 ppm.
3. Общее шлифование и заточка
Для общих задач (шлифование стали, заточка инструмента, обработка камня) примеси не так критичны. Допускается содержание Fe/Ni/Co до 200–500 ppm. Это стандартный промышленный порошок, который в 2–3 раза дешевле высокочистого.
Классы чистоты алмазного микропорошка
| Класс | Содержание C | Fe+Ni+Co | Относительная цена | Применение |
|---|---|---|---|---|
| Стандартный | ≥ 99.5% | 200–500 ppm | 1× | Общее шлифование, камень, сталь |
| Промышленный | ≥ 99.9% | 65–200 ppm | 1.5× | Заточка инструмента, смоляные круги |
| PCD-grade | ≥ 99.95% | ≤ 65 ppm | 2.5× | PCD-спекание, металлические круги |
| Высокочистый | ≥ 99.99% | ≤ 16 ppm | 4× | Полировка оптики, керамики |
| Сверхчистый | ≥ 99.995% | ≤ 5 ppm | 6–8× | Полупроводники, критическая оптика |
Как достигается высокая чистота
Очистка алмазного микропорошка — это многоступенчатый процесс, который может занимать несколько дней. Чем выше требуемая чистота, тем больше этапов и тем ниже выход готового продукта:
- Кислотная обработка (царская водка) — смесь концентрированных азотной и соляной кислот (1:3) растворяет металлические примеси (Fe, Ni, Co, Cu) на поверхности зёрен. Обработка при нагревании 80–100°C в течение 4–8 часов. Это основной метод удаления металлов.
- Магнитная сепарация — высокоградиентный магнитный сепаратор удаляет ферромагнитные частицы (железо, никель, кобальт) из порошка. Порошок пропускают через сильное магнитное поле (10000–20000 Гс), ферромагнитные частицы прилипают к магниту. Для высокой чистоты требуется 2–3 прохода.
- Удаление графита (прокаливание) — остатки графита окисляют при 500–600°C на воздухе в течение 2–4 часов. Графит превращается в CO₂ и улетучивается, алмаз при этой температуре не окисляется (алмаз начинает окисляться при ~700°C).
- Многократная водная промывка — после каждой кислотной обработки порошок промывают деионизированной водой до нейтрального pH (6.5–7.5). Для высокочистого порошка требуется 10–15 промывок.
- Сушка в чистой среде — финальная сушка при 100–120°C в вакууме или атмосфере аргона, чтобы избежать повторного загрязнения.
Ключевой факт: внутренние металлические включения (внутри кристаллов алмаза) невозможно удалить никакой обработкой — они были созданы при синтезе. Поэтому чистота порошка в первую очередь определяется качеством исходного синтезированного алмаза, а не очисткой. Высокочистый порошок производят из специально синтезированного низкопримесного алмаза.
Как проверить чистоту: ICP-анализ

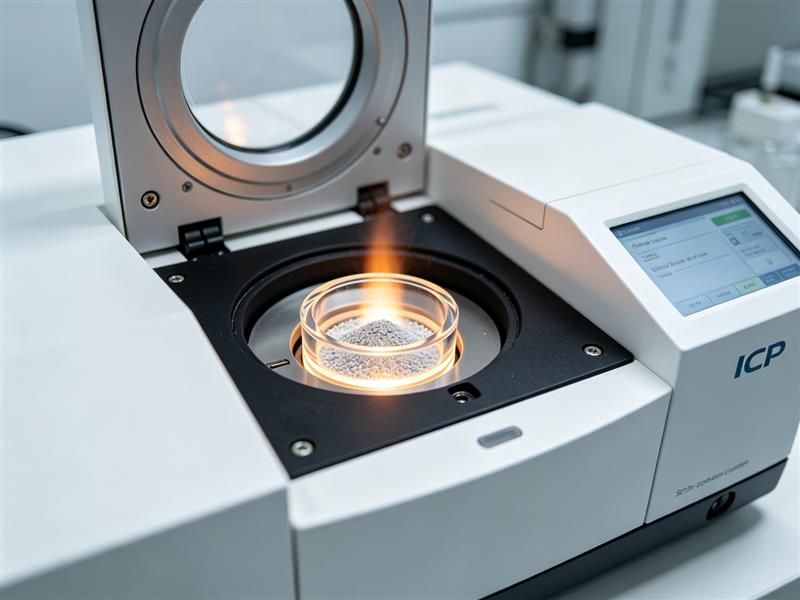

Единственный надёжный способ проверить чистоту порошка — ICP-OES или ICP-MS (индуктивно связанная плазма, оптическая эмиссионная или масс-спектрометрическая детекция). Этот метод позволяет определить концентрацию 30+ элементов с точностью до 0.1 ppm.
Качественный ICP-протокол должен содержать:
- Концентрацию Fe, Ni, Co (основные каталитические примеси) — по отдельности и суммарно
- Концентрацию Si, Al, Ca, Mg, Ti, Cr, Cu, Zn (вторичные примеси)
- Метод анализа (ICP-OES или ICP-MS) и предел обнаружения
- Дату анализа и номер партии
Практический совет: всегда запрашивайте ICP-протокол у поставщика. Если поставщик говорит «чистота 99.9%» но не может предоставить ICP-данные — это значит, что он не измерял чистоту, а указывает её «на глаз». Для PCD и оптики требуйте ICP на каждую партию.
Распространённые заблуждения о чистоте
Заблуждение 1: «99.99% — всегда лучше 99.9%»
Это не всегда так. Для чернового шлифования закалённой стали или обработки натурального камня высокочистый порошок не даёт никакого выигрыша в производительности или ресурсе инструмента, но стоит в 4 раза дороже. Примеси до 200 ppm не влияют на процесс снятия стружки в этих операциях. Переплата за сверхчистый порошок в неответственных применениях — типичная ошибка закупки. Правильный подход: выбрать класс чистоты, соответствующий технологической операции, а не «максимально возможный».
Заблуждение 2: «Чистота измеряется сжиганием на воздухе»
Старый гравиметрический метод (прокаливание при 900–1000°C, взвешивание остатка) показывает только сумму графита и золы, но не разделяет металлические каталитические примеси. Современный стандарт для приёмки — именно ICP-OES/MS. Некоторые поставщики до сих пор указывают «чистоту 99.9%» на основании гравиметрии, не различая Fe, Ni и Co отдельно. Требуйте ICP-протокол с разбивкой по элементам, а не одно общее число.
Заблуждение 3: «Белый порошок = чистый»
Визуальный цвет порошка зависит от содержания остаточного графита (тёмно-серый) и окислов железа (жёлто-коричневый). Но нанометровые металлические включения внутри кристаллов не видны глазом и не влияют на цвет. Партия может быть визуально белоснежной, но содержать 80 ppm никеля во включениях. Полагаться на цвет при приёмке — грубая ошибка; решение принимается только по ICP-протоколу.
Краткая таблица выбора класса чистоты
| Тип операции | Рекомендуемый класс | Fe+Ni+Co, не более |
|---|---|---|
| Ручная доводка, полировка камня | Стандартный | 200–500 ppm |
| Заточка режущего инструмента, шлифование сталей | Промышленный | 65–200 ppm |
| Спекание PCD и PDC-компактов | PCD-grade | ≤ 65 ppm |
| Полировка оптики, сапфира, керамики | Высокочистый | ≤ 16 ppm |
| Полировка SiC/GaN-подложек, прецизионная электроника | Сверхчистый | ≤ 5 ppm |
Как поставщики обманывают с чистотой
На рынке встречаются три схемы завышения чистоты. Первая: указывают суммарную зольность 0.01% (т.е. 100 ppm) и называют это 99.99%, хотя металлические каталитические примеси могут составлять 80 ppm из этих 100. Вторая: приводят ICP только по Fe, умалчивая о Ni и Co, суммарно которых может быть больше. Третья: берут лучшую лабораторную пробу, а отгружают продукт из другой партии. Единственная защита — COA с номером партии, датой и подписью на каждую поставку.
Контроль примесей: метод и нормы
Содержание металлических примесей определяют методом ICP-OES (оптико-эмиссионная спектрометрия с индуктивно связанной плазмой): навеску растворяют и измеряют концентрацию Fe, Ni, Co с точностью до ppm. Типичная приёмка для PCD/PDC — сумма Fe+Ni+Co ≤ 65 ppm, для премиум-сегмента ≤ 30 ppm. Внутренние включения внутри кристалла этот метод тоже учитывает, поэтому результат отражает реальную чистоту исходного синтезированного алмаза, а не только поверхностную отмывку.
