Алмаз — это кристаллическая модификация углерода, в которой каждый атом соединён с четырьмя соседними прочными ковалентными связями. Именно эта структура делает алмаз самым твёрдым известным веществом. В этой статье мы разберём принципы производства алмазов от атомного уровня до промышленных технологий.

1. Атомная структура алмаза

Алмаз имеет кубическую кристаллическую решётку типа "алмазной решётки" (diamond cubic). Каждый атом углерода находится в центре тетраэдра, образованного четырьмя соседними атомами. Расстояние между атомами — 0.154 нм, угол между связями — 109.5°.

Ключевые особенности структуры:

  • sp³-гибридизация атомов углерода — все четыре валентных электрона участвуют в образовании связей
  • Ковалентные связи C-C очень прочные (энергия связи ~347 кДж/моль)
  • Отсутствие свободных электронов — алмаз является диэлектриком
  • Высокая плотность упаковки атомов — плотность 3.52 г/см³
  • Анизотропия — свойства зависят от кристаллографического направления
Сравнение с графитом: в графите атомы углерода имеют sp²-гибридизацию, образуя плоские слои со слабыми межслойными связями. Именно поэтому графит мягкий и проводит электричество, а алмаз — самый твёрдый изолятор.

2. Природное образование алмазов

Природные алмазы образуются в мантии Земли на глубине 150–200 км, где существуют условия стабильности алмаза:

  • Давление: 4.5–6 ГПа (45 000–60 000 атмосфер)
  • Температура: 900–1300 °C
  • Время: 1–3 миллиарда лет

Механизм образования:

  1. Углерод поступает в мантию в виде карбонатных пород или органического вещества (при субдукции океанических плит)
  2. При высоких давлениях и температурах карбонаты восстанавливаются до элементарного углерода
  3. Углерод кристаллизуется в виде алмаза (стабильная фаза при этих условиях)
  4. Алмазы переносятся к поверхности с кимберлитовыми магмами при вулканических извержениях (скорость подъёма до 70 км/час)
  5. При быстром подъёме алмазы не успевают превратиться в графит (метастабильное состояние при нормальных условиях)

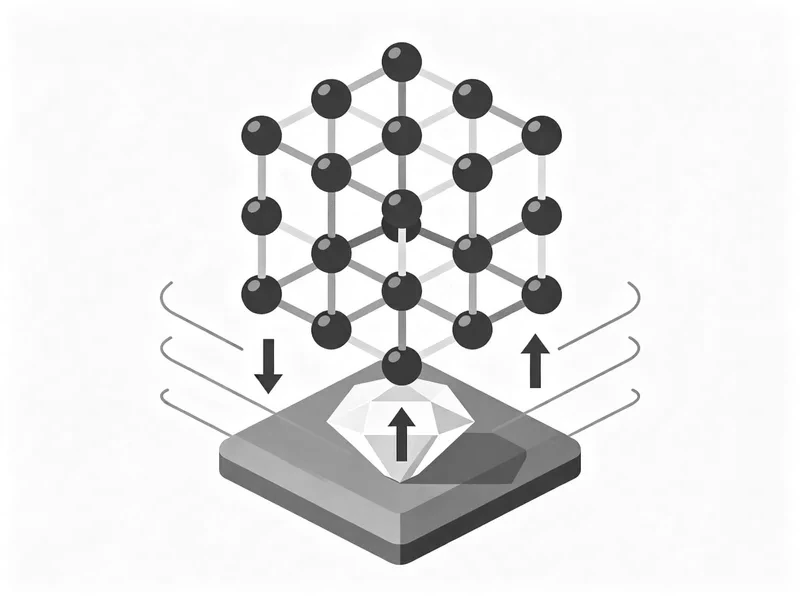

Схема роста кристалла: атомы углерода в кубической решётке достраиваются на затравке слоями
Рост алмазного кристалла на затравке по слоям

3. Принцип HPHT-синтеза

HPHT (High Pressure High Temperature) — основной промышленный метод синтеза алмазов, воспроизводящий природные условия в лабораторном аппарате.

Физико-химический принцип

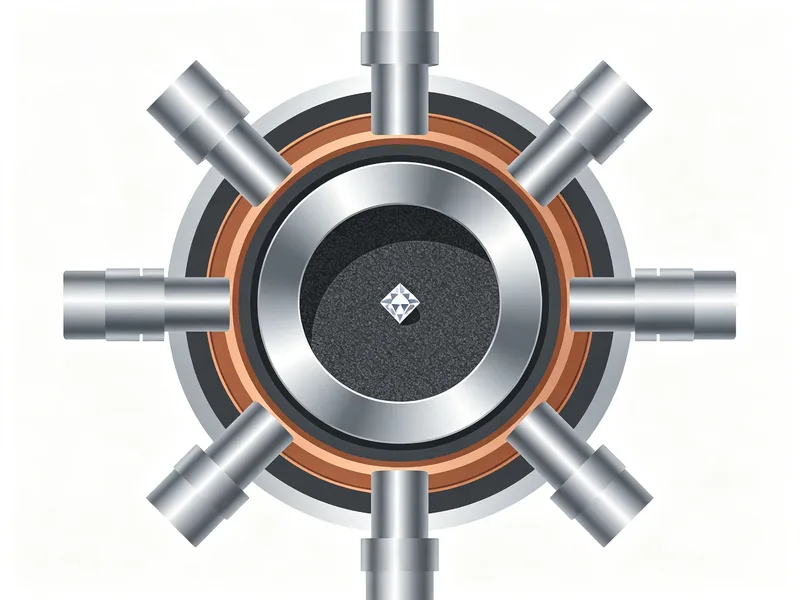

Поперечное сечение камеры синтеза HPHT: пуансоны сжимают сборку, графитовый нагреватель, металлический катализ и алмазная затравка в центре
Устройство HPHT-камеры синтеза алмаза

Прямой переход графит → алмаз требует очень высоких давлений (>15 ГПа) и температур (>3000 °C), что экономически нецелесообразно. Поэтому используется каталитический метод с металлическим растворителем:

  1. Металлический катализатор (Ni, Fe, Co или их сплавы) плавится при 1400–1600 °C
  2. Графит растворяется в расплаве металла, образуя пересыщенный раствор углерода
  3. Углерод осаждается в виде алмаза на затравке или центрах зарождения (алмаз является стабильной фазой при 5–6 ГПа)
  4. Катализатор снижает энергию активации фазового перехода, позволяя синтез проходить при 5–6 ГПа вместо 15+ ГПа

Типы аппаратов HPHT

  • Ременная камера (Belt press): два конических пуансона сжимают сборку в поясе. Давление до 10 ГПа, объём до 100 см³. Используется для крупных кристаллов.
  • Кубический аппарат (Cubic press): шесть пуансонов сжимают сборку с шести сторон. Давление до 6 ГПа, объём до 500 см³. Основной тип для массового производства промышленного алмаза.
  • Шарошечный аппарат (BARS): сферическая камера, давление до 10 ГПа. Используется для выращивания ювелирных кристаллов.

4. Принцип CVD-осаждения

CVD (Chemical Vapor Deposition) — метод выращивания алмаза из газовой фазы при относительно низком давлении и температуре. Позволяет получать чистые бесцветные кристаллы ювелирного качества и алмазные плёнки большой площади.

Физико-химический принцип

При нормальном давлении алмаз является метастабильной фазой (графит стабильнее). Однако CVD позволяет выращивать алмаз благодаря селективному травлению графита атомарным водородом:

  1. Газовая смесь (метан CH₄ 1–5% + водород H₂ 95–99%) активируется (накаливаемая нить, микроволновая плазма, дуговой разряд)
  2. Метан разлагается на метильные радикалы (CH₃·) и атомарный водород (H·)
  3. CH₃· адсорбируется на поверхности подложки и включается в алмазную решётку (рост алмаза)
  4. H· селективно травит sp²-углерод (графит), который образуется как побочная фаза, но не травит sp³-углерод (алмаз)
  5. В результате на поверхности растёт чистая алмазная фаза

Типы CVD-реакторов

  • HFCVD (Hot Filament CVD): вольфрамовая или танталовая нить, накаливаемая до 2000–2400 °C. Простой и дешёвый, но возможна загрязнение металлом. Скорость роста 0.1–1 мкм/час.
  • MPCVD (Microwave Plasma CVD): микроволновая плазма 2.45 ГГц. Высокая чистота, равномерность, основной метод для ювелирных кристаллов. Скорость роста 0.5–10 мкм/час.
  • DC Arc Jet CVD: дуговой разряд между электродами. Очень высокая скорость роста (до 100 мкм/ч), но сложнее в управлении. Применяется для толстых плёнок.

5. Принцип производства алмазного микропорошка

Алмазный микропорошок — это алмазные частицы размером от 0.5 до 60 мкм, используемые для точного шлифования, доводки и полировки. Производство включает несколько этапов:

Этап 1: Дробление

Крупные алмазные кристаллы дробятся до нужного размера. Основной метод — струйное дробление (jet mill):

  • Зёрна разгоняются сжатым воздухом до 300–500 м/с
  • Зёрна сталкиваются друг с другом в камере дробления
  • Разрушение происходит по плоскостям спайности (алмаз хрупок)
  • Результат: частицы неправильной формы с острыми режущими гранями

Этап 2: Очистка

После дробления порошок содержит примеси металлического катализатора и графита. Очистка:

  • Кипячение в смеси H₂SO₄ + HNO₃ при 150–200 °C
  • Металлический катализатор → растворимые соли
  • Графит/аморфный углерод → CO₂ (окисление)
  • Промывка дистиллированной водой до pH = 7
  • Сушка в вакуумном шкафу при 100–120 °C
  • Результат: чистота ≥ 99.9%

Этап 3: Классификация

Разделение порошка на фракции по размеру частиц:

  • Седиментация (W0.5–W10): частицы оседают в жидкости с разной скоростью (закон Стокса). Мелкие фракции сливаются последовательно.
  • Воздушная классификация (W10–W60): в потоке воздуха крупные частицы оседают быстрее.
  • Центробежная классификация: в центробежном поле частицы разного размера движутся по разным траекториям.

6. Принцип PCD-спекания

PCD (Polycrystalline Diamond) — это поликристаллический алмазный материал, полученный спеканием алмазного порошка в единый монолит.

Принцип спекания:

  1. Алмазный порошок + кобальтовая связка помещается в капсулу
  2. При 5–7 ГПа и 1400–1600 °C кобальт плавится и пропитывает пространство между зёрнами
  3. Происходит растворение-осаждение углерода: алмаз растворяется в кобальте и осаждается на границах зёрен
  4. На границах образуются прямые алмаз-алмазные связи (diamond-to-diamond bonding)
  5. Зёрна срастаются в единый поликристаллический монолит
Ключевой момент: прямые алмаз-алмазные связи образуются только при давлении выше 5 ГПа. При более низком давлении зёрна просто спекаются через металлическую связку, и материал не обладает уникальными свойствами PCD.

Интересные факты

  • Первый синтетический алмаз был получен в 1954 году компанией General Electric (США) методом HPHT.
  • Китай производит более 90% мирового объёма синтетических алмазов, основной центр — провинция Хэнань.
  • Самый крупный синтетический алмаз, выращенный CVD-методом, весит более 100 карат.
  • Алмаз проводит тепло в 5 раз лучше меди, поэтому используется в высокотемпературной электронике.
  • При нормальных условиях алмаз является метастабильным — он медленно превращается в графит, но скорость этого процесса настолько мала, что алмаз может существовать миллиарды лет.
  • PCD был впервые синтезирован в 1960-х годах компанией De Beers, и произвёл революцию в буровой отрасли.

Почему синтетический алмаз превосходит природной по стабильности

Природные кристаллы имеют случайные включения и дефекты, поэтому партия природного порошка всегда неоднородна. HPHT-синтез позволяет воспроизводить одинаковые условия от прогона к прогону, а контроль катализатора и давления — получать узкие фракции с предсказуемой морфологией. Именно это делает синтетический микропорошок предпочтительным для промышленных применений.

Катализаторы в синтезе HPHT

При синтезе алмаза методом HPHT (высокое давление — высокая температура) графит превращают в алмаз в присутствии металлического катализатора-растворителя — обычно сплавов на основе Ni, Fe или Co. Катализатор снижает энергию активации перехода и позволяет вести процесс при 5–6 ГПа и 1300–1600 °C. Именно кобальт из такого же семейства затем используется как связка в подложке PDC, что обеспечивает родство фаз при спекании композита.
