Вы когда-нибудь видели в спецификации «325 mesh алмазный порошок» и задавались вопросом: это W40 или W28? А что значит «D50 = 10 мкм» — это W10? Если да, вы не одиноки. Путаница между тремя системами обозначения зернистости — одна из самых частых причин ошибок при заказе и споров с поставщиками.
Три системы обозначения
1. W-система (ГОСТ 9206-80 / GB/T 35477-2017)
W — от немецкого «Wolfram»? Нет, W — от слова «ширина» в русской терминологии, обозначающее ширину канала сита в микрометрах. W10 означает, что средний размер зёрен составляет 10 микрометров. Эта система используется исключительно для микропорошков (W0.5–W40) и является стандартной в России и Китае.
Важно: W-обозначение — это номинальный средний размер, а не точное значение. Реальный D50 для W10 может быть 8–12 мкм в зависимости от производителя и класса точности.
2. Mesh-система (ISO 8486 / FEPA)
Mesh (от англ. «сетка») — количество отверстий в одном дюйме сита. 325 mesh означает, что в одном дюйме сита 325 отверстий. Зёрна, проходящие через это сито, имеют размер примерно 45 мкм. Эта система используется для более крупных фракций (от 60 до 3000 mesh) и является стандартной в Европе и США.
Проблема mesh-системы: размер отверстия зависит от толщины проволоки сита. Два сита с одинаковым mesh, но разной толщиной проволоки, дадут разный размер отверстия. Поэтому mesh — это приблизительная классификация, а не точный размер.

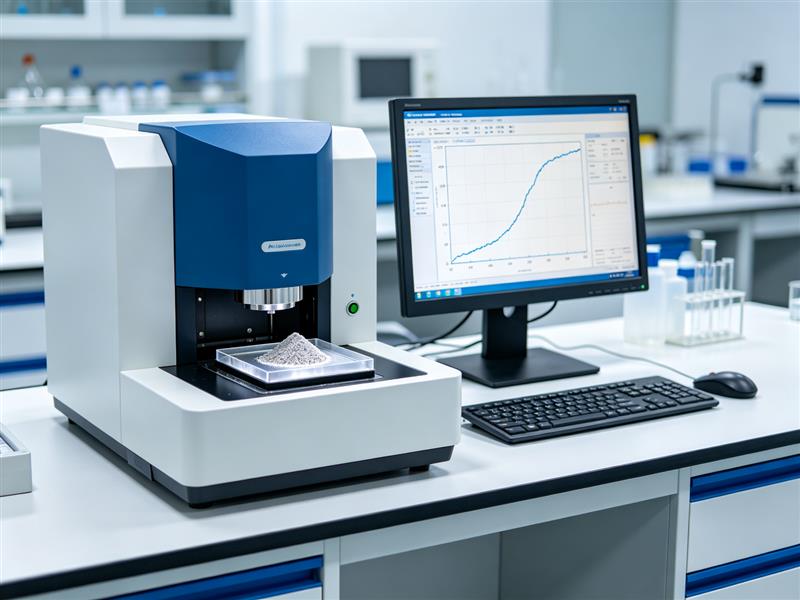

3. D-система (лазерная гранулометрия)
D-система — это современный метод измерения распределения частиц по размерам с помощью лазерной дифракции. Вместо одного числа (средний размер) она даёт полную картину распределения. Три ключевых параметра:
- D10 — 10% частиц по объёму имеют размер меньше этого значения. Характеризует долю самых мелких частиц.
- D50 (медианный размер) — 50% частиц меньше, 50% больше. Это «средний» размер распределения. Именно D50 чаще всего соответствует W-обозначению.
- D90 — 90% частиц меньше этого значения. Характеризует долю самых крупных частиц. Именно D90 критичен для полировки: крупные частицы оставляют царапины.
Ключевое отличие: W и mesh говорят только о «среднем» размере. D-система говорит о распределении. Два порошка с одинаковым W10 (D50≈10 мкм) могут иметь совершенно разное качество: один с D90=15 мкм (узкое распределение, идеально для полировки), другой с D90=30 мкм (широкое распределение, будет царапать).
Полная таблица соответствия
| W | Номинальный D50 (мкм) | Диапазон D50 (мкм) | Примерный mesh | FEPA F |
|---|---|---|---|---|
| W0.5 | 0.5 | 0.3–0.7 | — | — |
| W1 | 1.0 | 0.7–1.3 | — | — |
| W1.5 | 1.5 | 1.1–1.9 | — | — |
| W2.5 | 2.5 | 2.0–3.0 | — | — |
| W3.5 | 3.5 | 3.0–4.0 | — | — |
| W5 | 5.0 | 4.0–6.0 | 2500 | — |
| W7 | 7.0 | 5.5–8.5 | 2000 | — |
| W10 | 10.0 | 8.0–12.0 | 1200 | — |
| W14 | 14.0 | 11.0–17.0 | 800 | — |
| W20 | 20.0 | 16.0–24.0 | 600 | F600 |
| W28 | 28.0 | 22.0–34.0 | 500 | F500 |
| W40 | 40.0 | 32.0–48.0 | 325 | F360 |
Примечание: соответствие W ↔ mesh приблизительное, так как mesh зависит от толщины проволоки сита. Для точного заказа всегда используйте D50/D90 из протокола лазерной гранулометрии.
Почему узкое распределение дороже
Вы наверняка замечали, что два порошка с одинаковым W10 могут отличаться в цене в 2–3 раза. Причина — в ширине распределения, которая характеризуется отношением D90/D10:
- Очень узкое (D90/D10 < 1.8) — почти монодисперсный порошок. Требует многократной классификации (воздушная сепарация + седиментация). Выход готового продукта 30–40%. Используется для полировки оптики, полупроводников. Цена: высокая.
- Узкое (D90/D10 1.8–2.5) — стандарт для PCD-спекания и точной полировки. Выход 50–60%. Цена: средняя-высокая.
- Среднее (D90/D10 2.5–3.5) — для общего шлифования, заточки инструмента. Выход 70–80%. Цена: средняя.
- Широкое (D90/D10 > 3.5) — для черновой обработки, шлифовальных кругов. Выход 90%+. Цена: низкая. Непригодно для полировки (крупные частицы царапают).
Как читать протокол гранулометрии
Качественный протокол лазерной гранулометрии должен содержать:
- D10, D50, D90 — три ключевых значения в микрометрах
- D90/D10 — отношение ширины распределения (рассчитайте сами, если не указано)
- График распределения — кривая дифференциального и интегрального распределения
- UD (Undersize) / OD (Oversize) — доля частиц мельче/крупнее контрольного размера
Почему D50 ≠ W: метод измерения решает всё
Частая ошибка заказчика — считать, что «W10 = D50 10 мкм». На самом деле W-обозначение исторически происходило от ситового анализа, а D50 — от лазерной дифракции. Эти два метода измеряют немного разные вещи:
- Ситовой анализ измеряет размер по наибольшему поперечнику зерна (по размеру прохода через квадратное отверстие). Для игольчатых и пластинчатых зёрен результат будет завышен.
- Лазерная дифракция рассчитывает «эквивалентный диаметр сферы» — диаметр шара, который рассеивает свет так же, как частица. Для неидеально круглых частиц это значение меньше геометрического диаметра.
Поэтому один и тот же порошок, измеренный разными методами, может показать D50, отличающийся на 10–20%. Это не «обман», а фундаментальное различие методик. В современных спецификациях всё чаще указывают оба числа: «W10 (D50 = 9.5 мкм по ISO 13320)».
Как недобросовестные поставщики «рисуют» распределение
Поскольку D90/D10 — ключевой параметр качества, некоторые поставщики манипулируют результатами лазерного анализа, чтобы продать широкую фракцию по цене узкой. На что обращать внимание:
- Усреднение между партиями. Поставщик присылает COA, усреднённый за 6–12 месяцев, который выглядит «лучше» реальной текущей партии. Требуйте COA на конкретную партию с номером и датой.
- Неполный диапазон измерения. Прибор настроен не на 0.1–100 мкм, а на 0.5–50 мкм, поэтому самые крупные частицы (100 мкм и выше) не учитываются. Требуйте указание диапазона измерения в протоколе.
- Метод корректировки (Fraunhofer vs Mie). Для алмазного порошка с показателем преломления 2.42 должен использоваться метод Mie. Fraunhofer-режим даёт завышенные D50 и D90 на 10–15%. Спрашивайте, какой оптический метод применялся.
Практический минимум: что требовать в спецификации
Чтобы избежать споров с поставщиком, формулируйте заказ так, чтобы он был измерим и проверяем:
- «Алмазный микропорошок W10, D50 = 9.0–11.0 мкм, D90 ≤ 15 мкм, D10 ≥ 4 мкм, D90/D10 ≤ 2.5».
- Метод измерения — лазерная дифракция по ISO 13320-1:2020, метод Mie, диапазон 0.1–200 мкм.
- Каждая партия сопровождается COA с подписью и печатью, с указанием номера партии и даты.
- Допускается отклонение D50 не более ±10% от номинала, D90/D10 не выше указанного предела.
Когда «точно знать D50» важнее, чем «знать W»
Для трёх типов потребителей W-обозначения уже недостаточно, требуются конкретные D10/D50/D90 из протокола:
- Производители PCD/PDC. От D50 зависит плотность спечённого слоя и прочность алмаз-алмазных связей. Разброс D50 больше ±5% даёт разную воспроизводимость от партии к партии.
- Оптические и полупроводниковые полировщики. Здесь критичен D90 (максимальный размер царапин). Порошок с D90 на 2 мкм выше спецификации — уже брак для точной оптики.
- Исследовательские лаборатории. Для научных работ и публикаций нужна воспроизводимость, а не «номинальный W». Без D-данных статью не примет ни один рецензируемый журнал.
Практический совет: всегда запрашивайте протокол гранулометрии у поставщика. Если поставщик не может предоставить D10/D50/D90 — это сигнал, что он не контролирует качество продукта. Для критических применений (оптика, PCD) требуйте протокол на каждую партию.
Как выбрать между микронами и мешем на практике
Меш (mesh) — устаревшая единица из США и Великобритании, обозначающая число отверстий на линейный дюйм сита. Микрон (мкм) — линейный размер зерна по стандарту ISO 13320 (лазерная гранулометрия, D50). Перевод меш↔мкм всегда приблизительный, потому что реальный размер зависит не только от размера ячейки сита, но и от формы зёрен и метода рассева. Для прецизионных процессов (полировка, лэппинг, PCD/PDC) всегда ориентируйтесь на микроны и D50, а не на меш.
| Процесс | Материал | Типичная зернистость |
|---|---|---|
| Финишная полировка оптики | Сапфир, SiC | 0.25–1 мкм |
| Лэппинг плит | Керамика, WC | 3–6 мкм |
| Шлифование твёрдого сплава | VK8, HM | 8–20 мкм |
| Распиловка кремния (wire saw) | Si, сапфир | 6–10 мкм |
| Сверление PDC | Порода | 2–30 мкм |
Частая ошибка — подставить в расчёт «средний» размер из таблицы меш, не проверив D50/D90 у поставщика. Два порошка с одинаковым мешем могут отличаться по D50 на 30–40% из-за разной формы зерна. Всегда запрашивайте сертификат гранулометрии (ISO 13320) и сравнивайте именно D50 и ширину распределения (D90/D10).
Типичные ошибки при работе с мешем
Многие покупатели сравнивают только номер меша и забывают, что один и тот же номер по разным стандартам (US ASTM, UK BS, FEPA) даёт разный диапазон микрон. Например, «1000 меш» по FEPA соответствует примерно 13 мкм, а по старой шкале Tyler — 12–15 мкм. Ещё важнее то, что «меш» для алмазного порошка часто означает лишь номер использованного сита, тогда как реальный D50 по лазерной гранулометрии — именно он определяет поведение при полировке и шлифовке.
- Подставлять табличный «средний» размер без проверки D50 поставщика.
- Смешивать стандарты меша при заказе из разных стран.
- Игнорировать ширину распределения (D90/D10) при прецизионной полировке.
