Когда алмаз оправдан в охлаждении мощных устройств

Плотность теплового потока в современной силовой электронике растёт с каждым поколением чипов, лазеров и светодиодов. Когда тепловыделение на квадратный сантиметр превышает возможности обычных материалов, встаёт вопрос: перейти на более эффективный материал или увеличить площадь охлаждения. Алмаз —самый теплопроводный изолятор —часто выглядит привлекательным решением, но он дороже меди и керамики. В этой статье даём практическое руководство: в каких случаях алмаз действительно оправдан, как сравнить его с медью, карбидом кремния и керамикой, и какой алгоритм использовать при выборе.

Почему проблема тепла обостряется

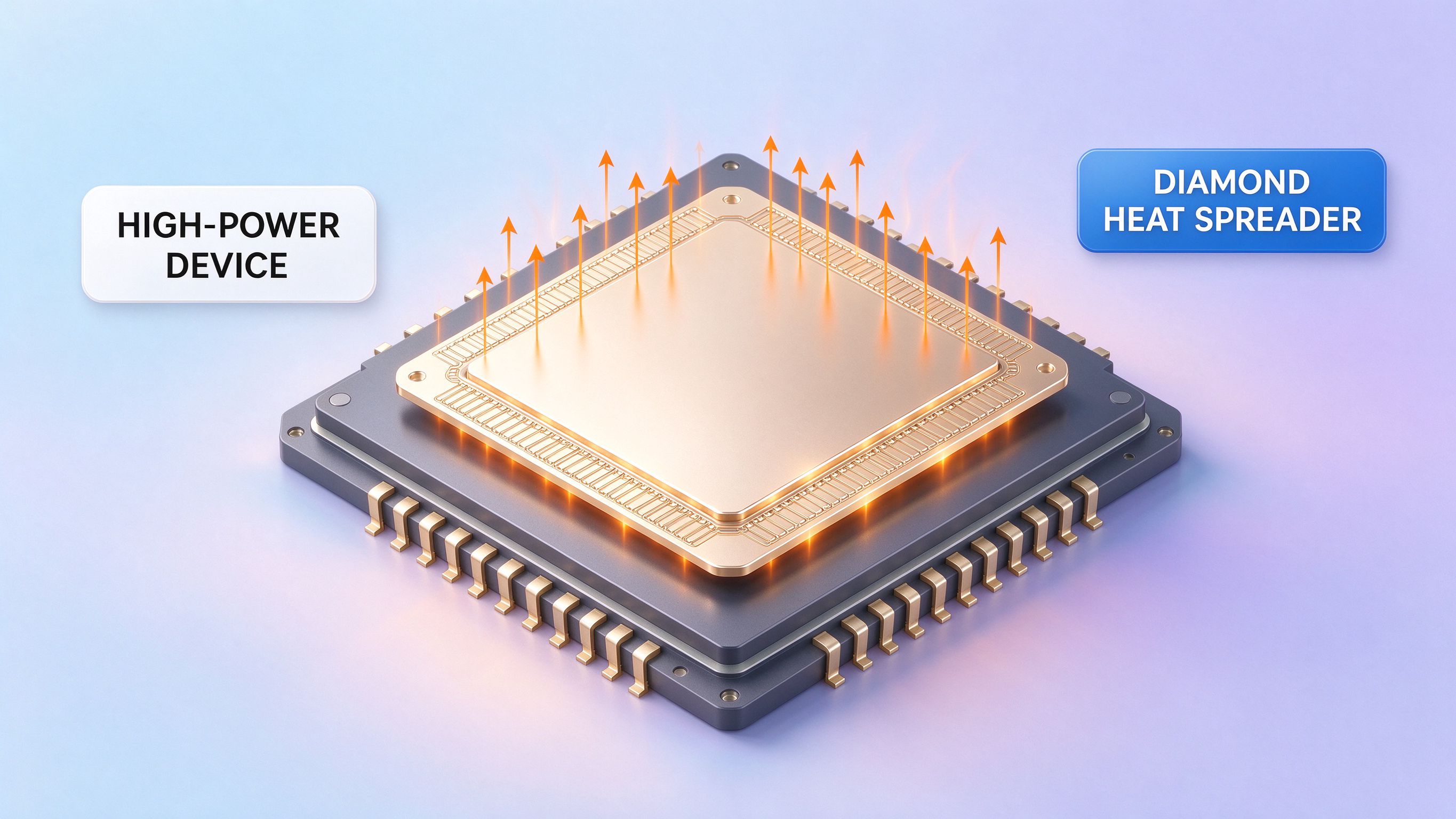

В трёх областях плотность теплового потока выросла особенно сильно. Первая —силовая электроника для электромобилей и инверторов: IGBT и SiC-модули работают на больших токах, выделяя десятки и сотни ватт на небольшой площади. Вторая —лазерные диоды и оптоэлектроника: зона излучения мала, а удельное тепловыделение достигает сотен Вт/см². Третья —высокомощные светодиоды, где деградация яркости прямо связана с перегревом кристалла. Во всех этих случаях тепло нужно не только отвести, но и распределить с маленькой площадки на большую, прежде чем оно попадёт в радиатор. Эта роль —«распределителя тепла» (heat spreader) —здесь алмаз силён больше всего.

Алмаз против меди: когда разница критична

Медь —отличный проводник тепла и тока, но её теплопроводность (~400 Вт/м·К) примерно в 4–5 раз ниже алмаза. Разница становится критичной в двух случаях. Первый —очень высокая плотность теплового потока: если мощность на единицу площади превышает предел рассеивающей способности меди на доступной толщине, медь просто не успевает распределить тепло, и возникает локальный перегрев («горячая точка»). Второй —жёсткое ограничение толщины и площади: алмаз позволяет передать тот же тепловой поток через более тонкий слой или меньшую площадь. Практическое правило: если вы упираетесь в толщину или размер корпуса, а не в стоимость, алмаз часто становится единственным рабочим вариантом.

Сравнительная таблица материалов

Материал	Теплопроводность, Вт/м·К	Электроизоляция	Стоимость	Лучшее применение
Алмаз	900–2300	Да (изолятор)	Высокая	Тонкий теплосъём, горячие точки, высоковольтные модули
Медь	~400	Нет	Низкая	Общие радиаторы, где не критична изоляция
SiC	~120–490	Да	Средняя	Полупроводник/подложка с высокой проводимостью
AlN	170–220	Да	Низкая–средняя	Изолирующие подложки электроники

Ключевые критерии выбора

Пять вопросов помогают принять решение. Первый —какова плотность теплового потока? Если она выше ~200–500 Вт/см², алмаз стоит рассматривать всерьёз. Второй —нужна ли электрическая изоляция? Если да и тепло надо отводить эффективно, алмаз устраняет отдельную изолирующую подложку. Третий —есть ли ограничение по толщине или площади? Чем жёстче ограничение, тем сильнее преимущество алмаза. Четвёртый —какова стоимость всей системы? Иногда алмаз дороже сам по себе, но позволяет заменить более дорогой радиатор или уменьшить корпус, что снижает общую стоимость. Пятый —стабильность при рабочей температуре: алмаз сохраняет преимущество в диапазоне от комнатной до ~200–300 °C, типичном для электроники.

Где алмаз применяют уже сегодня

• Теплопроводящие пасты и композиты для CPU/GPU, серверов и игровых ноутбуков —алмазный микропорошок как высокопроводящий наполнитель.
• Теплосъёмные подложки лазерных диодов и оптоэлектроники, где плотность потока максимальна.
• Изолирующие тепловые интерфейсы в силовых модулях инверторов и преобразователей.
• Высоковольтная силовая электроника, где алмаз одновременно изолирует и отводит тепло.
• Тепловые прокладки аккумуляторных систем электромобилей и модулей 5G.

Два пути применения алмаза: подложки и микропорошок

На практике алмаз применяют в двух формах, и выбор между ними определяется бюджетом и этапом проекта. Первая —алмазные подложки или плёнки, выращенные методом CVD (химического осаждения из газовой фазы). Это максимальная теплопроводность и полный контроль свойств, но высокая цена и ограничения по площади и геометрии; такие изделия оправданы в лазерах, радиочастотных усилителях и высоковольтных модулях, где решается критическая задача. Вторая —алмазный микропорошок как наполнитель теплопроводящих паст, прокладок и композитов. Это гораздо дешевле, проще в интеграции и не требует спецоборудования: вы добавляете порошок в существующую рецептуру. Для большинства инженерных задач, особенно на стадии прототипа, микропорошок —рациональная первая точка входа: он позволяет измерить реальный эффект без затрат на CVD-производство.

Практический алгоритм решения

Рекомендуемый порядок такой. Шаг 1 —рассчитайте или измерьте плотность теплового потока и температуру кристалла. Шаг 2 —определите, упираетесь ли вы в ограничения по толщине, площади или изоляции. Шаг 3 —сравните материалы по таблице выше, с учётом стоимости всей системы, а не только материала. Шаг 4 —если требуется теплопроводность выше ~15–20 Вт/м·К в тонком интерфейсе, или горячие точки не снимаются медью —переходите к алмазу. Шаг 5 —начните с пробной партии: алмазный микропорошок легко протестировать в вашей пасте или композите, прежде чем вкладываться в подложки или CVD-изделия.

Краткое заключение

Алмаз —не «всегда лучший» материал, а оптимальный в конкретных условиях: высокая плотность теплового потока, жёсткие ограничения по толщине/площади и необходимость электрической изоляции. Где эти условия отсутствуют, медь или керамика остаются рациональным выбором по стоимости. Ключевая ценность алмаза —снять «горячую точку» и распределить тепло с малой площади, которую другие материалы не вытягивают. Для теплопроводящих паст и композитов алмазный микропорошок —самый доступный способ воспользоваться этим преимуществом. Мы поставляем PCD-класс алмазного микропорошка (≤20 мкм) с контролем чистоты и гранулометрии; пробная партия от 1 кг поможет вам проверить его в вашей системе охлаждения.
