Твёрдые сплавы на основе карбида вольфрама (WC-Co) — один из самых распространённых материалов для режущего инструмента, штампов и износостойких деталей. Их твёрдость (88–93 HRA, 1300–1800 HV) делает обработку обычными абразивами (SiC, Al₂O₃) неэффективной — алмаз — единственный абразив, который economically целесообразен для обработки твёрдых сплавов. Но неправильный выбор алмазного порошка приводит к выкрашиваниям кромок, низкой производительности и перерасходу порошка.
Почему твёрдый сплав — особый материал
WC-Co состоит из двух фаз с совершенно разными свойствами:
- WC (карбид вольфрама) — твёрдая фаза, твёрдость ~2500 HV, хрупкая, склонна к выкрашиванию при ударных нагрузках.
- Co (кобальт) — вязкая связка, твёрдость ~200 HV, пластичная, «смазывает» резание. Содержание кобальта обычно 6–15%.
Из-за двухфазной структуры обработка твёрдого сплава имеет особенности: слишком агрессивный абразив (крупные остроугольные зёрна) вызывает выкрашивание WC-зёрен, слишком мягкий абразив быстро изнашивается о кобальтовую связку. Оптимальный алмазный порошок должен обеспечивать микрохрупкое разрушение WC без макроскопических выкрашиваний.
Выбор зернистости по операциям
| Операция | Зернистость | Шероховатость Ra | Форма зерна |
|---|---|---|---|
| Черновое шлифование (снятие припуска 0.1–0.5 мм) | W28–W40 | 1.6–3.2 μm | Остроугольная/промежуточная |
| Чистовое шлифование (припуск 0.02–0.1 мм) | W14–W20 | 0.4–0.8 μm | Промежуточная |
| Предварительная полировка (доводка) | W7–W10 | 0.1–0.2 μm | Сферическая A/B |
| Финальная полировка (зеркало) | W1–W5 | 0.01–0.05 μm | Сферическая AA/AAA |
| Заточка режущего инструмента | W10–W20 | 0.2–0.4 μm | Сферическая A/промежуточная |
Форма зерна: критический параметр для твёрдых сплавов
Остроугольные зёрна — для чернового шлифования
Остроугольные зёрна имеют выраженные режущие грани и обеспечивают высокую скорость съёма материала. Но для твёрдых сплавов они имеют существенный недостаток: при контакте с WC-фазой острые грани вызывают макроскопические выкрашивания карбида вольфрама, особенно на режущих кромках. Это приводит к снижению стойкости инструмента и необходимости дополнительной доводки.
Сферические зёрна — для чистовой обработки и полировки
Сферические (изометрические) зёрна не имеют острых граней и работают по принципу микрохрупкого разрушения: они постепенно скалывают микроскопические частицы WC без макровыкрашиваний. Это обеспечивает:
- Отсутствие выкрашиваний на режущих кромках и поверхностях
- Низкую шероховатость поверхности уже после шлифования
- Сокращение времени полировки на 30–50%
Недостаток сферических зёрен — ниже скорость съёма (на 20–30% по сравнению с остроугольными). Поэтому для чернового шлифования их использовать невыгодно.
Концентрация порошка в суспензиях и пастах
Концентрация алмазного порошка в рабочей среде влияет на производительность и расход. Оптимальная концентрация зависит от метода обработки:
| Метод | Концентрация | Носитель |
|---|---|---|
| Доводка (lapping) на чугунной плите | 3–8 ct/L (0.6–1.6 g/L) | Вода + ПАВ |
| Полировка на войлоке/пене | 1–5 ct/L (0.2–1.0 g/L) | Вода/масло |
| Алмазная паста | 5–30% по массе | Вазелин/ПЭГ/силикон |
| Суспензия для станков | 0.5–2 ct/L (0.1–0.4 g/L) | Вода + смазка |
Распространённые ошибки
- Использование остроугольного порошка для полировки — приводит к глубоким царапинам, которые невозможно убрать последующей полировкой. Для полировки твёрдых сплавов всегда используйте сферический порошок класса AA/AAA.
- Слишком высокая концентрация — многие считают, что «больше порошка = быстрее». На самом деле при концентрации выше оптимальной зёрна начинают сталкиваться друг с другом, часть из них разрушается бесполезно, и расход растёт без увеличения производительности.
- Пропуск промежуточной зернистости — переход от W20 сразу к W3 для полировки. Глубокие риски от W20 не убираются W3, требуется в 3–5 раз больше времени. Правильная последовательность: W20 → W10 → W5 → W3 → W1.
- Игнорирование содержания кобальта — сплавы с высоким содержанием Co (12–15%) более пластичны и требуют более сферического порошка и более низкой концентрации. Сплавы с низким Co (6–8%) более хрупки и допускают более агрессивный порошок.

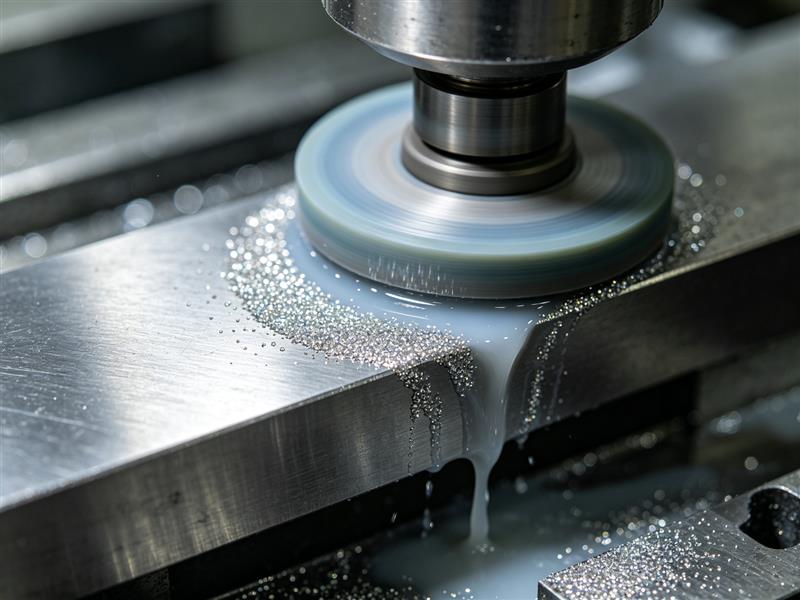

Типичные параметры шлифования WC-Co на кругах с алмазом
Порошок — только одна сторона процесса. Для достижения стабильного результата важно согласовать зернистость алмаза со связкой круга и режимом обработки. Ниже приведены ориентировочные параметры для плоского шлифования карбида вольфрама на периферийном круге:
| Операция | Скорость круга | Продольная подача | Глубина резания за проход | Связка круга |
|---|---|---|---|---|
| Черновое (W28–W40) | 25–30 м/с | 8–15 м/мин | 0.01–0.025 мм | Металлическая (M) |
| Чистовое (W10–W20) | 20–25 м/с | 5–10 м/мин | 0.005–0.01 мм | Резиновая/смоляная (B/R) |
| Доводка (W5–W7) | 15–20 м/с | 3–6 м/мин | 0.002–0.005 мм | Металлическая (мягкая) |
| Полировка (W1–W3) | 10–15 м/с | 2–4 м/мин | 0.001–0.002 мм | Смоляная/полиуретан |
Скорость круга — критический параметр. Свыше 35 м/с при шлифовании WC-Co происходит термическое повреждение поверхностного слоя (тёмные отпущенные участки, микротрещины), которые не видны глазу, но снижают прочность инструмента на 30–50%. Для твёрдых сплавов с высоким содержанием кобальта (12–15%) рекомендуется снижать скорость на 5 м/с относительно приведённой таблицы.
Охлаждающая жидкость при шлифовании твёрдого сплава
WC-Co чувствителен к температуре, поэтому охлаждение должно быть обильным и правильно выбранным:
- Синтетическая водорастворимая СОЖ с концентрацией 5–8% — универсальный выбор. Обеспечивает хорошее охлаждение и смыв стружки. Избегайте хлорсодержаных присадок — они вызывают точечную коррозию кобальтовой связки.
- Объём подачи: не менее 15–20 л/мин на зону резания. Струя должна направляться точно в точку контакта круга и детали, а не «в общую область».
- Температура СОЖ: 18–25°C. Перегретая СОЖ (выше 30°C) теряет смазывающую способность и ускоряет износ круга.
Устранение неполадок при шлифовании
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Глубокие царапины на поверхности | Крупные частицы в суспензии, загрязнение, неподходящая зернистость | Профильтровать суспензию, перейти на более тонкий W, проверить D90 порошка |
| Прижоги (тёмные пятна) | Высокая скорость, недостаток СОЖ, тупой круг | Снизить скорость, увеличить подачу СОЖ, заправить круг |
| Быстрый износ круга | Слишком мягкая связка, низкая концентрация, низкий TI алмаза | Перейти на более твёрдую связку, увеличить концентрацию, проверить TI ≥ 60% |
| «Зализывание» (стекление) круга | Слишком твёрдая связка, слишком высокий TI, малая глубина резания | Мягкая связка, RVD-порошок, увеличить глубину на проход |
Выбор связки круга для разных марок твёрдого сплава
Подбор связки — не менее важное решение, чем выбор зернистости. Общее правило: чем твёрже обрабатываемый сплав, тем мягче должна быть связка (чтобы своевременно обнажать новые зёрна), и наоборот. Ориентировочные рекомендации для типичных марок:
| Марка WC-Co | Содержание Co | Рекомендуемая связка | Зернистость |
|---|---|---|---|
| YG6 (КН15) | 6% | Мягкая металлическая / смоляная | W20–W40 |
| YG8 (КН12) | 8% | Средняя металлическая | W14–W28 |
| YG15 (КН10) | 15% | Твёрдая металлическая | W10–W20 |
| YT15 (с TiC) | 6% Co + TiC | Очень мягкая металлическая | W20–W40 |
Сплавы с добавкой TiC (марки YT) ещё твёрже и хрупче, чем чистый WC-Co, и требуют ещё более мягкой связки и снижения скорости резания на 10–15%. Игнорирование этого приводит к быстрому «зализыванию» круга и прижогам режущей кромки.
Практический вывод: для обработки твёрдых сплавов всегда используйте поэтапную схему — черновое шлифование остроугольным W28-W40, чистовое промежуточным W14-W20, полировку сферическим W1-W10. Это обеспечивает оптимальный баланс производительности и качества поверхности.
Связка круга и выбор порошка
Выбор алмазного порошка для шлифовального круга определяется прежде всего типом связки. Связка удерживает зёрна и задаёт режим их самозатачивания.
- Смоляная связка — нужен хрупкий порошок с покрытием, лёгкий вырыв зерна = самозатачивание.
- Металлическая связка — нужен блочный порошок с высоким TI, удержание на износ.
- Керамическая (витрифицированная) — тонкий порошок, стабильная геометрия.
Концентрация алмаза в круге
Концентрация алмаза (по отраслевому соглашению 100% = 4,4 кар/см³) задаёт число активных зёрен на единицу площади. Выше концентрация — дольше ресурс, но больше тепла и выше цена; ниже — агрессивнее съём, но быстрее износ связки. Концентрацию согласуют со скоростью круга (типично 20–35 м/с) и подачей СОЖ: при высокой скорости нужна более прочная связка и порошок с высоким TI, чтобы зёрна не вырывались преждевременно.
Правка и охлаждение круга
Даже правильно подобранный порошок не раскроет потенциал без адекватной правки и СОЖ. Периодическая правка (алмазным роликом или карандашом) восстанавливает геометрию и вскрывает свежие зёрна, поддерживая самозатачивание. Охлаждение (водная СОЖ, 8–15 % концентрации эмульсола) отводит тепло и вымывает шлам; его отсутствие ведёт к прижогам твёрдого сплава и графитизации алмаза на режущей кромке. Скорость круга 20–35 м/с — рабочий диапазон для большинства операций по VK/HM.
